ELEKTROMANYETİK SEVİYELER
Çok çeşitli elektromanyetik seviye göstergeleri her türlü ihtiyacı karşılayabilir. Korozif maddeler içeren tanklardaki sıvıları okumak için özel olarak belirtilmiştir. Çeşitli malzemeler, çıkışlar ve dişli ve flanşlı bağlantılar sayesinde ihtiyaçlarınızı karşılayacak doğru modeli bulabilirsiniz.
Fratelli Giacomello IEG-M12 Çok Noktalı Elektromanyetik Seviye Anahtarı ( IEG-M12 Multi Point Electromagnetic Level Indicators with M12 Output)
4 Noktaya Kadar Anahtarlama Yapabilen Pt100 veya Termostatlı Elektromanyetik Seviye Anahtarı
KULLANIM:
Tanklardaki farklı kontrol noktaları, 220 cSt’nin üzerinde viskoziteye sahip mineral yağlar içeren hidrolik güç paketleri ile maksimum güvenlik sağlamak için üretilmiştir, ayrıca dizel ve diğer aşındırıcı olmayan ve yanıcı sıvılar için de uygundur.
ÇALIŞMASI:
Göstergenin şamandırası önceden belirlenmiş noktada Reed anahtarı ile karşılaştığında, şamandırada bulunan mıknatıs tarafından etkinleştirilen kontak açılır veya kapanır, böylece ona bağlı bir ışıklı veya sesli sinyal gönderme veya bağlı herhangi bir elektrikli ekipmanı etkinleştirme veya ayırma olasılığı elde edilir.
MONTAJ:
Gösterge dikey konumda takılmalıdır ve şamandıra demirli yüzeylerden (duvarlar, tanklar vb.) en az 35 mm uzakta olmalıdır.

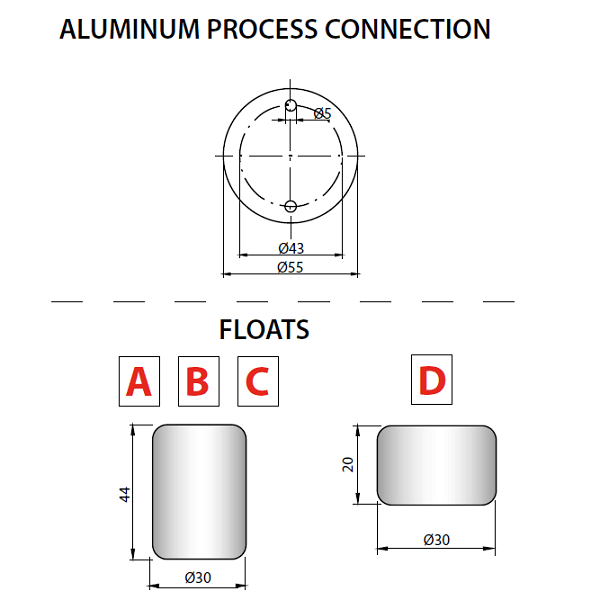

Not: Bu çizimde gösterilen sadece bir versiyondur. Kontak sayısı ve uzunlukları her zaman müşterinin talebi üzerine gerçekleştirilir.
| Tip | : | IEG-M12 |
| Tipoloji | : | Elektromanyetik Seviye + Sıcaklık |
| Malzeme | : | Prinç |
| Basınç | : | 10 Bar maks. |
| Sıcaklık | : | 80 ºC |
| Çıkış | : | On / Off |
| Çıkış Kontağı | : | SPST veya SPDT |
| Bağlantı | : | Alüminyum Flaş: ∅55mm 2 Delikli |
| Opsiyon | : | Pt100 veya Termostat |
| TERMOSTAT ELEKTRİKSEL ÖZELLİKLERİ | ||
| Gerilim | : | 250V Değiştirilebilir |
| Frekans | : | 50 Hz |
| Yük Değerleri | : | 4,0 A. cos φ = 0,6 (I M OT) 6,3 A. cos φ = 1,0 (I N) |
| Maksimum Yük | : | 10 A. cos φ = 1 |
| Sıcaklık Aralığı | : | 50°C – 60°C – 70°C – 80°C |
| Kontak | : | NC = NORMALDE KAPALI NO = NORMALDE AÇIK |
| Tolerans | : | ± 5°C |
